Построение трехмерной параметрической модели сверла было выполнено в T-Flex CAD 3D. В ANSYS модель была разбита на 10-ти узловые конечные элементы и нагружена крутящим моментом и силой резания. В результате расчета были определены напряжения и деформации сверла при заданных нагрузках.

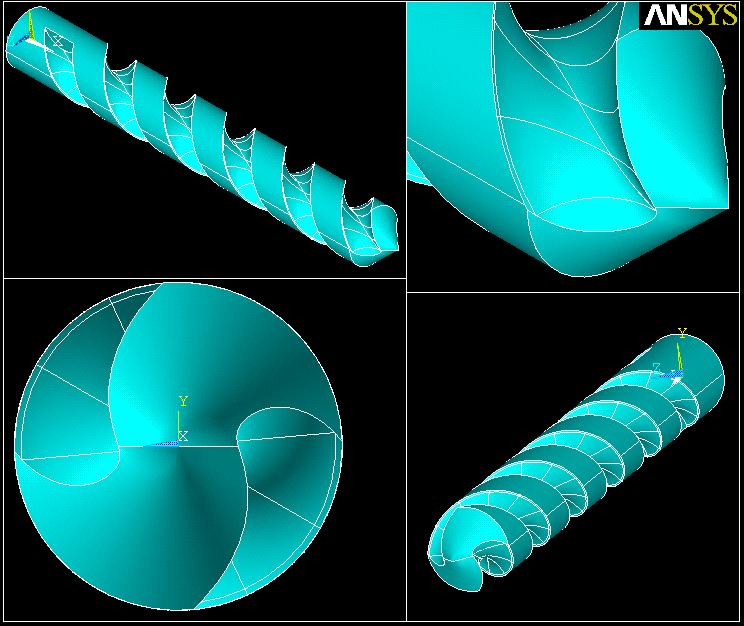

Рис. 6.1 Конечно-элементная модель сверла.

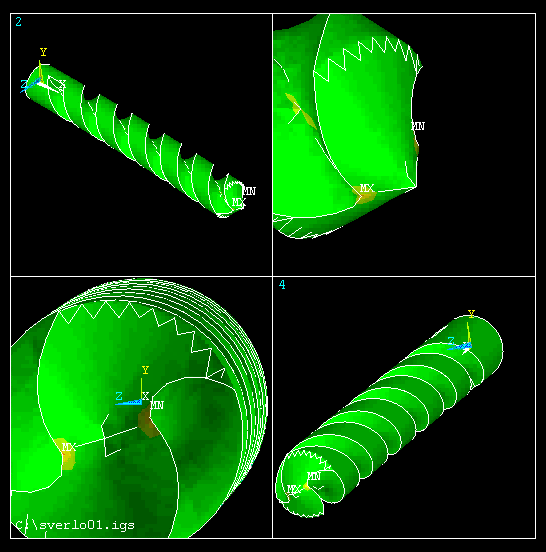

Рис. 6.2 Результаты расчета напряженно-деформированного состояния сверла. Определение увода сверла.
